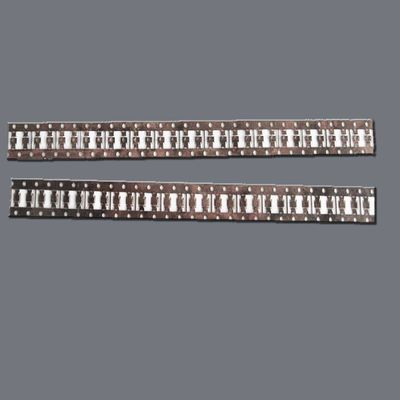

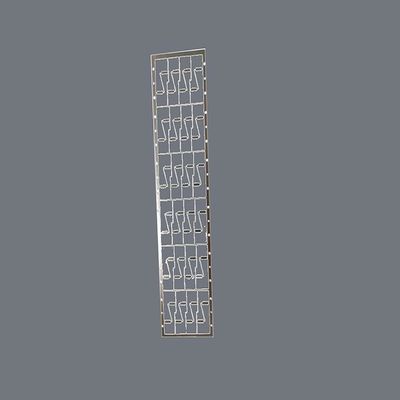

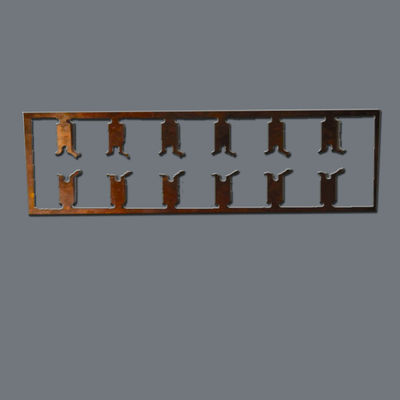

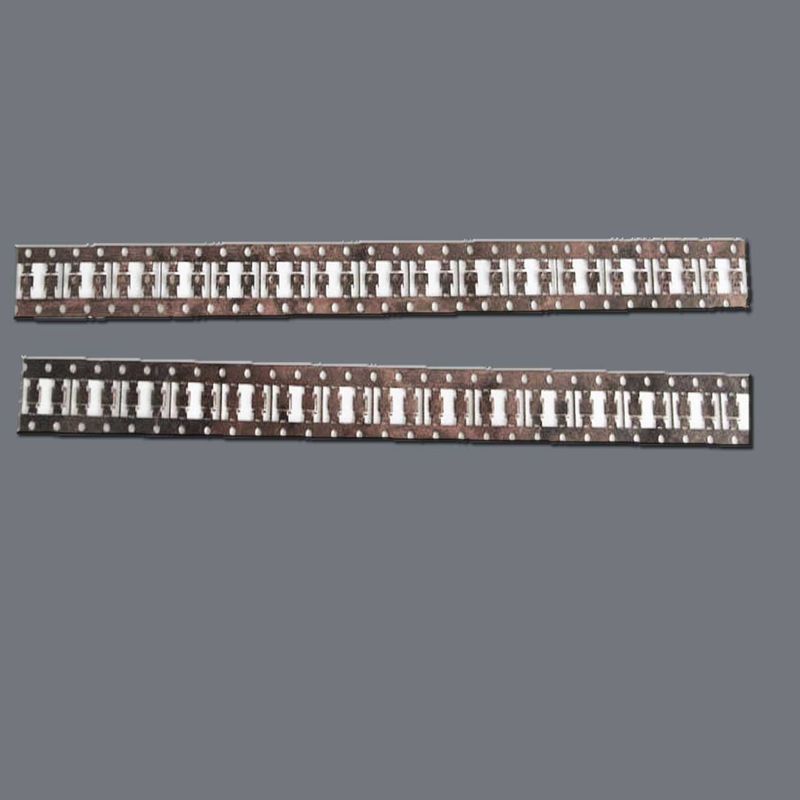

Precision 0.015mm Lijnbreedte Micro gegraveerd lood frame voor automobiel

Precision 0.015mm Lijnbreedte Micro Etched Lead Frame voor auto's

Productoverzicht

Xinhsen Technology is gespecialiseerd in de productie van nauwkeurig gegraveerde loodframes voor halfgeleider- en micro-elektronicaverpakkingen.Onze lead frames dienen als het cruciale interconnectie platform voor IC chipsMet behulp van geavanceerde chemische etseringstechnologie.We leveren producten met ongeëvenaarde dimensie nauwkeurigheid voor toepassingen in QFN, DFN, SOP, SSOP en andere geavanceerde verpakkingsformaten.

Belangrijkste kenmerken

Ultra-precieze etseringstechnologie

Bereikt fijne toonhoogte tot 0,05 mm met een strakke tolerantie van ± 0,01 mm

Producteert gladde borr-vrije randen voor perfecte die bevestiging

Materiële deskundigheid

Werken met diverse legeringen, waaronder Cu (C194, C7025), Fe-Ni (legering 42) en Kovar

Dikte: 0,1 mm tot 1,0 mm

Geavanceerde ontwerpmogelijkheden

Complexe multi-array patronen met precieze half-etsen technologie

Geometrieën op maat voor specifieke thermische/elektrische vereisten

Een superieure kwaliteit

Flatnesscontrole binnen 0,02 mm/mm2

100% geautomatiseerde optische inspectie

Technische parameters

Materiaalopties: koperlegeringen (C194, C7025), legering 42, Kovar

Diktebereik: 0,1 mm tot 1,0 mm

Minimale toonhoogte: 0,05 mm

Tolerantie: ±0,01 mm (kritische afmetingen)

Ruwe oppervlakte: Ra ≤ 0,8 μm

Pakkettypen: QFN, DFN, SOP, SSOP, DIP, enz.

Concurrentievoordelen

Precisie buiten het stempelen

Bereikt fijnere kenmerken en nauwere toleranties dan conventionele stempels

Geen mechanische spanning of vervorming

Prestatiegegevens

Rapid prototyping

Levertyd voor monsters: 5-7 werkdagen

DFM-analyse inbegrepen

Kosteneffectieve oplossingen

Lagere gereedschapskosten in vergelijking met stempelen

Flexibel MOQ van prototypes tot massaproductie

Alomvattende diensten

Een oplossing van één aansluiting van ontwerp tot plating (Ag, NiPdAu, enz.)

ISO 9001 & IATF 16949 gecertificeerd

Veelgestelde vragen

V: Wat is het voordeel van gegraveerde loodramen versus gestempelde?

A: Etsen zorgt voor een betere precisie (vooral bij fijne pitch), geen boringen en geen mechanische spanning op materialen.

K: Kun je met lead frame arrays omgaan voor multi-chip verpakkingen?

A: Ja, we zijn gespecialiseerd in hoogdichte multi-array ontwerpen met precieze half-etsen technologie.

V: Welke oppervlakteafwerkingen bieden u?

A: We bieden verschillende plating opties, waaronder zilver, NiPdAu, en selectief plating.

V: Wat is uw typische productiecapaciteit?

A: We ondersteunen massaproductie tot 50 miljoen eenheden per maand met consistente kwaliteitscontrole.

Waarom Xinhsen kiezen?

Met meer dan 15 jaar ervaring in precisie-etsen, combineren we geavanceerde technologie met strenge kwaliteitscontrole om loodframes te leveren die voldoen aan de meest veeleisende eisen van halfgeleiders.Ons technisch team werkt nauw samen met klanten om ontwerpen te optimaliseren voor prestaties en fabricage.
