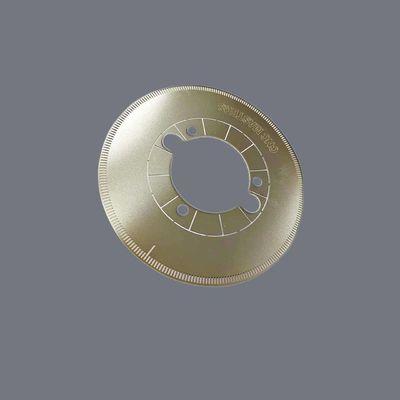

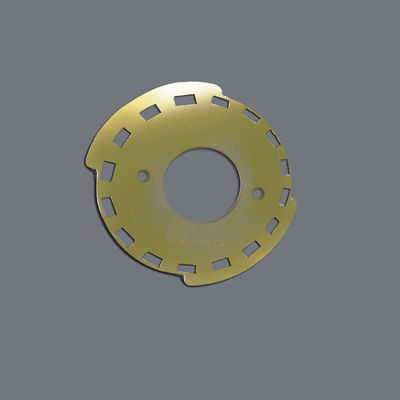

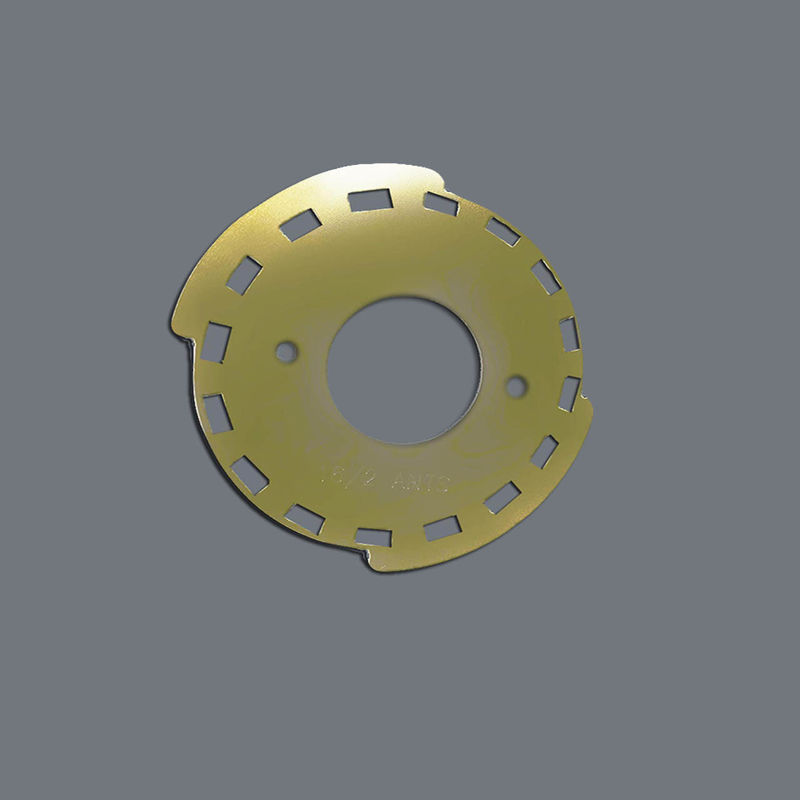

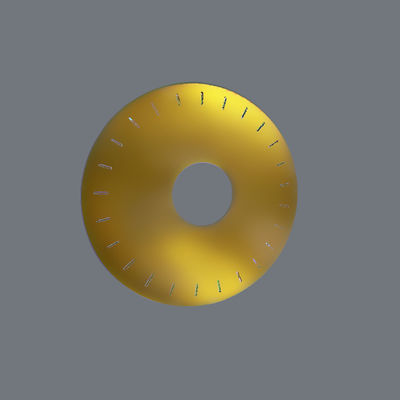

Aangepaste Micro Dunne Encoder Schijven 0,02 mm Dikte 5-300 mm Diameter

Aangepaste Micro Dunne Encoder Schijven 0,02 mm Dikte 5-300 mm Diameter

Merknaam: XHS/Customize
Modelnummer: Aanpassen
MOQ: 15
Prijs: 50-100USD
Betalingsvoorwaarden: T/T
Toeleveringsvermogen: 10000-100000PCD / week
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
ISO 9001, ISO 14001, IATF 16949
Complexity:
High
Lead Time:
Short
Surface Finish:
Smooth
Customization:
Available
Environmental Friendly:
Yes
Material:
Metal
Batch Size:
Small to Large
Durability:
High
Verpakking Details:
PE zakken en karton
Levering vermogen:
10000-100000PCD / week
Markeren:

Micro Thin encoder schijven

,

0.02 mm encoder schijven

,

300 mm fotografisch etseringsproces

Productbeschrijving

Micro Thin Encoder Discs 0,02 mm Dikte 5-300 mm Diameter Aanpassing



Belangrijkste voordelen:

  1. Sub-micron nauwkeurigheid: Bereikt een lijnbreedte van 0,015 mm met een positieel tolerantie van ±0,003 mm

  2. Materiële veelzijdigheid: 304/316L SS, Titanium, Beryllium koper opties

  3. Stressvrije productie: Chemische etsen voorkomt materiaalvervorming

  4. Hoge-snelheid compatibel: ≤ 0,01 mm TIR voor toepassingen met meer dan 10.000 RPM



Technische specificaties

Materiële opties 304/316L SS, BeCu C17200, Ti Klasse1-4
Diktebereik 0.02 mm-1,0 mm (± 0,005 mm)
Diameters 5 mm-300 mm (aanpasbaar)
Lijnresolutie 100-10.000 CPR (aanpassingspatronen)
Minimale kenmerken 0.015 mm lijnbreedte/ruimte
Hoek nauwkeurigheid ±0,01° (versie met hoge precisie)
Vlakheid ≤ 0,02 mm/m2 (optioneel ≤ 0,01 mm/m2)




Vragen:

Q1: Wat is de doorlooptijd voor de prototypes van de eigen encoder schijf?
A: Functionele prototypes beschikbaar in 5 werkdagen met:

  • Materiële certificering

  • Dimensionele inspectieverslag

  • Proefproefverslag

V2: Hoe is etsen vergeleken met lasergesneden encoder schijven?
A: Onze geëtste schijven leveren:

  • 50% betere randkwaliteit (Ra 0,4 μm vs 1,2 μm)

  • Geen HAZ (Heat Affected Zone)

  • 30% kostenreductie bij grote hoeveelheden

  • Betere integriteit van het materiaal

V3: Kunt u hybride metalen/polymeren encoder schijven produceren?
A: Ja, wij bieden:

  • Metalen ondergrond met een polymeerlaag

  • met een breedte van niet meer dan 50 mm

  • Integratie van transparant venster

V4: Welke kwaliteitsdocumentatie wordt verstrekt?
A: Volledige traceerbaarheid, met inbegrip van:

  • Materiaalcertificaten (EN 10204 3.1)

  • Eerste inspectieverslagen

  • Optische karaktercontrole

  • Verklaringen van naleving van RoHS/REACH

V5: Biedt u dynamische balanceringsdiensten?
A: Ja, wij bieden:

  • Hoge snelheid balanceren (tot 15.000 RPM)

  • Verslagen van de trillingsanalyse

  • ISO 1940-1 G2.5 balansgraad



Productiecapaciteit:

  • Prototyping: 5-7 dagen met DFM-feedback

  • Massaproductie: 500 000+ schijven/maand

  • Verpakking: Antistatisch vacuümverzegeling

  • MOQ: 100 stuks voor standaardontwerpen



Speciale diensten:

  1. Optische simulatie: Controleer de leesbaarheid van patronen voorafgaand aan de productie

  2. Signaloptimalisatie: Lijnpatronen aanpassen voor specifieke sensoren

  3. Meerlaagse binding: Combineer gegraveerde lagen voor een grotere duurzaamheid

  4. Aanpassingsmarkeringen: Voeg serienummers/streepjescodes toe



Waarom Xinhsen kiezen?

  • 15+ jaar productie van encoderdiscs

  • IATF 16949 gecertificeerde productie

  • Volledige interne mogelijkheden

  • 24/7 technische ondersteuning
