Precieze gegraveerde gedrukte schakelwarmtewisselaar

Precieze gegraveerde gedrukte schakelingen warmtewisselaars

Verwarmingsmiddelen voor gedrukte circuitsOverzicht

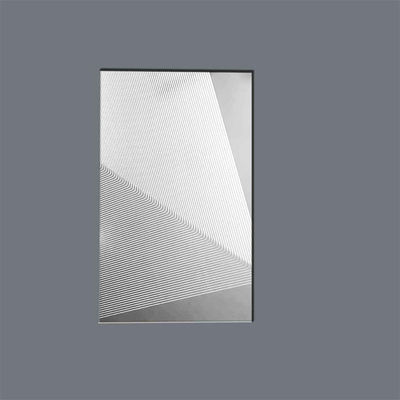

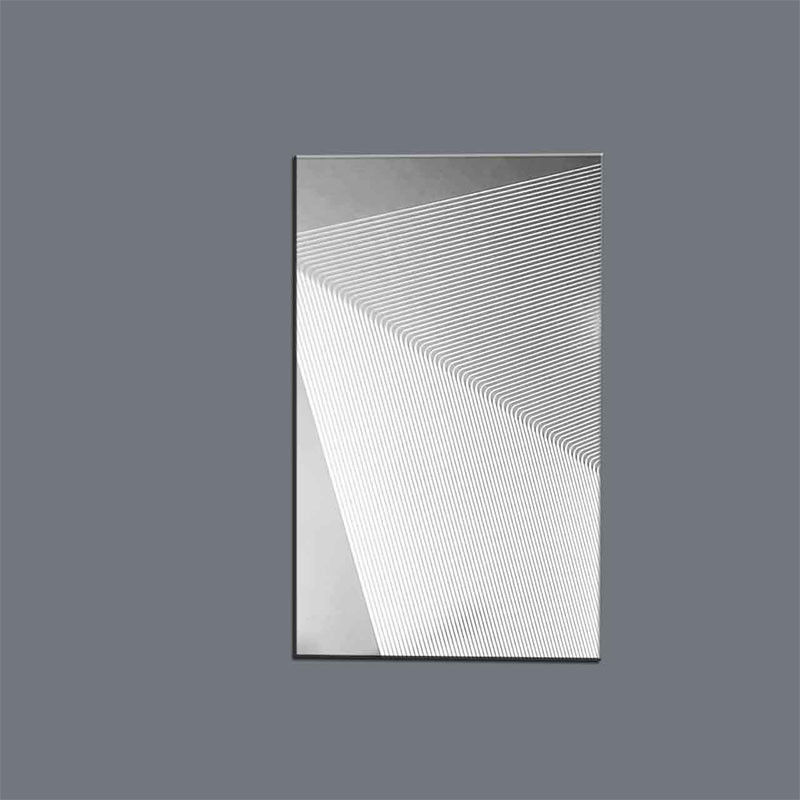

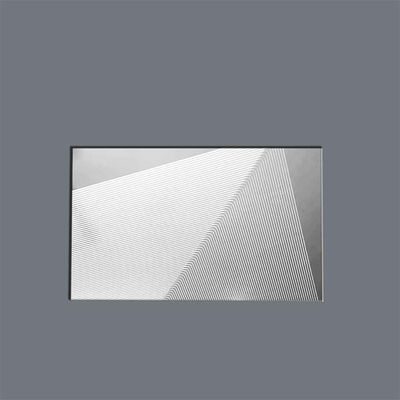

De chemisch geëtste PCHE's van Xinhsen vertegenwoordigen de volgende generatie compacte warmtewisselaars, die in kritieke toepassingen ongeëvenaarde thermische prestaties leveren.Met behulp van onze eigen fotochemische etseringstechnologie, creëren we complexe micro-kanaalpatronen die een superieure warmte-overdrachtsefficiëntie bereiken terwijl ze een uitzonderlijke drukweerstand behouden.

Belangrijkste voordelen
✔Ultra-hoge efficiëntie- oppervlakte dichtheid tot 2500 m2/m3
✔Extreme drukvermogen- tot 600 bar werkdruk
✔Compact en lichtgewicht- 85% kleiner dan conventionele wisselers
✔Corrosiebestendig- Brede materiële compatibiliteit
✔Aangepaste stroomontwerpen- Geoptimaliseerde kanaalpatronen voor elke toepassing

Verwarmingsmiddelen voor gedrukte circuitsSpecificaties

Ontwerpkenmerken
•Kanalenpatronen: recht, zigzag, sinusoïdale of op maat geoptimaliseerde CFD's
•Schijven stapelen: Diffuzie- of legeringsconstructies
•Portconfiguratie: Ontwerpen met dwarsstroom, tegenstroom en meervoudige doorgangen
•Bijzondere kenmerken: Geïntegreerde sensoren, hybride kanaalgroottes

Prestatiegegevens
️ Warmtetransfercoëfficiënten: 3000-8000 W/m2K
NTU-waarden tot 50
- Temperatuur benadering binnen 3°C
De druk daalt tot 0,1 bar.

Toepassingen
▸ Superkritische CO2-vermogenscycli
▸ LNG en cryogene verwerking
▸ Kernreactoren
▸ Thermisch beheer in de luchtvaart
▸ Waterstofbrandstofcelsystemen
▸ Herwinning van warmte uit industrieel afval

Kwaliteitsborging

• 100% dimensionele inspectie (optische meting)

• Materiaalcertificaten (MTC, EN10204 3.1)

• Drukonderzoek tot 1,5x ontwerpdruk

• Voldoen aan ASME BPVC Sectie VIII Divisie 1

• ISO 9001 & AS9100 gecertificeerde productie

Aanpassingsopties
✓ CFD-geoptimaliseerde kanaalontwerpen
✓ Speciale coatings (Ni, Cr, keramiek)
✓ Instrumentatiepoorten
✓ Compacte modulaire eenheden
✓ Volledige systeemintegratie

Waarom Xinhsen PCHE kiezen?
Ons chemische etsenproces maakt het mogelijk:
•Echte micro-schaal kenmerkenzonder mechanische spanning
•Perfecte uniformity van het kanaalvoor evenwichtige stroom
•Complexe geometrieënonmogelijk met bewerking
•Rapid prototyping- 2-3 weken voor proefmonsters

Productiecapaciteit
• Prototypes: 2-3 weken
• Massaproductie: meer dan 50.000 platen per maand
• Volledige eenheden: 4-8 weken
