Hoge precisie half-etsen gedrukte printplaat warmtewisselaarplaten

Hoge precisie half-etsen gedrukte printplaat warmtewisselaarplaten

Merknaam:	XHS/ Customized
Modelnummer:	Gewoon
MOQ:	10
Prijs:	80-100USD
Betalingsvoorwaarden:	T/T
Toeleveringsvermogen:	10000-100000 stuks per week

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Chinees

Certificering:

ISO 9001, ISO 14001

Materialen:

Roestvrij staal, titanium of aangepast

Dikte:

0,02 mm - 1,5 mm

Tolerantie:

+/- 0,005 mm

Productieproces:

Foto chemisch etsen, plateren, stempelen, lasersnijden

Verpakking Details:

PE-zakken en kartonnen / op maat

Levering vermogen:

10000-100000 stuks per week

Markeren:

Chemische etsen gedrukte schakelwarmtewisselaar

1800 mm printcircuitwarmtewisselaar

Circuit van de lucht- en ruimtevaartwarmtewisselaar

Productbeschrijving

Hoge precisie half-etsen gedrukte circuit warmtewisselaarplaten

De Gedrukte Circuit Warmtewisselaar (PCHE) maakt gebruik van diffusie-gebonden corrosiebestendige platen met microkanaalcircuits om een hoge thermische efficiëntie en compactheid te bereiken. Ontworpen voor extreme drukken en temperaturen, dient het de olie/gas-, energie- en chemische industrie, en biedt duurzaamheid en ruimtebesparende voordelen door zijn gelaste, plaatachtige architectuur.

Specificaties van Half-etsen Gedrukte Circuit Warmtewisselaar Platen

Item	Aangepaste Titanium PCHE
Materiaal	Roestvrij staal 201,202,304,316,410 etc./ Aluminium/ Koper/ Messing/ Staallegering/ Titanium/ Verschillende soorten materiaal kunnen worden gekozen
Dikte	0,02 mm - 3 mm afhankelijk van de verschillende vereisten
Minimum enkel onderdeel	1 mm * 1 mm
Maximum enkel onderdeel	1500 mm * 650 mm
Oppervlaktebehandeling	Polijsten, borstelen, galvaniseren, vernikkelen, anodiseren, etc...
Eigenschappen	Uitstekende corrosiebestendigheid Lichtgewicht Zeer goede sterkte en hardheid Uitstekende thermische geleidbaarheid Hoge elektrische geleidbaarheid Braamvrij en schoon Volledige recyclebaarheid

Voordelen van etsen in PCHE-platenproductie

Precisie Microkanaal Fabricage: Maakt ultra-fijne, complexe stroompaden mogelijk (<0,5 mm) voor maximale warmteoverdrachtsefficiëntie en uniforme vloeistofverdeling.
Ontwerpflexibiliteit: Ondersteunt aanpasbare kanaalgeometrieën (zigzag, golvend) afgestemd op thermische/vloeistofdynamische vereisten.
Materiaalintegriteitbehoud: Stressvrij etsen voorkomt mechanische vervorming, waardoor de plaatsterkte behouden blijft voor hogedrukoperaties (tot 600 bar).
Schaalbaarheid & Consistentie: Fotochemische processen zorgen voor herhaalbare, grootschalige productie van corrosiebestendige platen (bijv. roestvrij staal, legeringen)

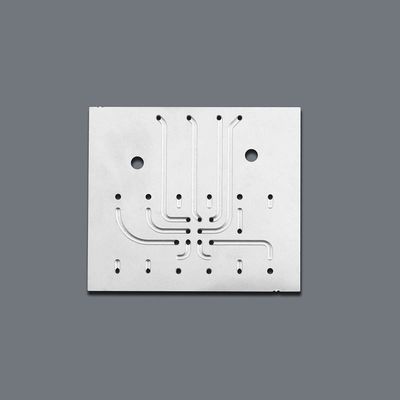

Hoge precisie half-etsen gedrukte printplaat warmtewisselaarplaten 1

Het productie proces van chemisch etsen van PCHE-platen

1) Materiaalselectie (roestvrij staal/titanium);

2) Oppervlaktereiniging;

3) Fotolakcoating en UV-maskering om stroomkanaalpatronen te definiëren;

4) Belichten en ontwikkelen;

5) Chemisch etsen om blootgestelde gebieden op te lossen;

6) Nabehandeling (verwijdering van resist, neutralisatie van residu);

7) Kwaliteitsinspectie.

Nauwkeurige controle van etsparameters (tijd, temperatuur, concentratie) zorgt voor een uniforme kanaalgeometrie voor geoptimaliseerde gasverdeling, geleidbaarheid en corrosiebestendigheid, met behoud van de structurele integriteit. Deze methode ondersteunt schaalbare, kostenefficiënte massaproductie.

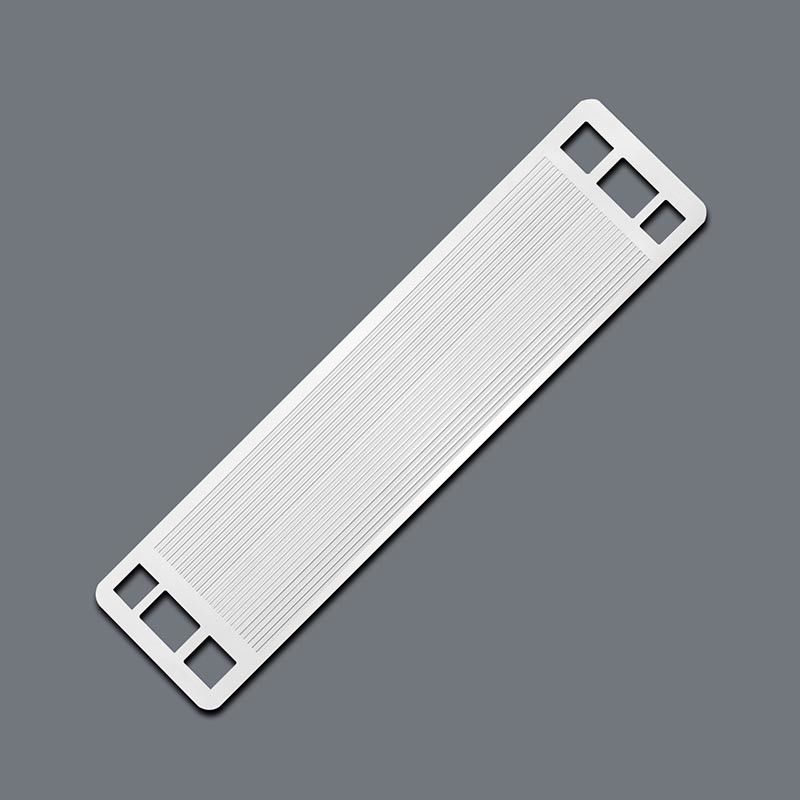

Hoge precisie half-etsen gedrukte printplaat warmtewisselaarplaten 2

Hoe aangepaste PCHE-platen te etsen?

1. Stuur ons uw ontwerp.
Wij accepteren de volgende bestandsformaten: DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw en Adobe Illustrator

2. Samples maken doorlooptijd: 5-7 dagen

3. Express: Door DHL, FedEx, TNT, Lucht, Zee.
