Precision Encoder Code Wheels Metal Film Code Disk Chemical Etching Processing Services

Custom Precision Encoder Code Wheels fabrikant. Metal & Film Code Disk Chemical Etching Processing Services

ISO-gecertificeerde etserfabriek met 13+ jaar ervaring in het fabriceren van custom encoder code wielen.Onmiddellijke offerte beschikbaar.

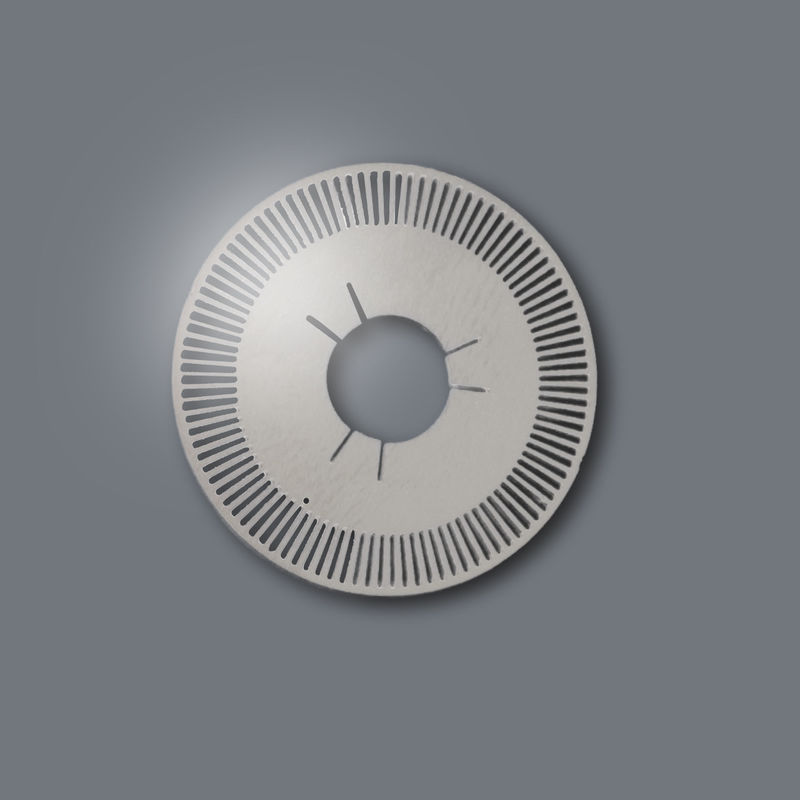

Wat zijn Encoder Code Wheels?
Encoder code wielen (of encoder schijf) is een cruciaal onderdeel in optische / magnetische encoders, met precisie gegraveerde patronen om mechanische beweging om te zetten in digitale signalen.Onze geëtste code schijven zorgen voor ± 0.01mm nauwkeurigheid voor industriële automatisering, robotica en bewegingscontrolesystemen.

Encoder Code Wielen Types We Manufacture

• Metalen code wielen
  Materialen: roestvrij staal (304/316), titanium, koperen legeringen, nikkellegeringen
  Toepassingen: Omgevingen met hoge temperaturen (> 400°C), zware industriële apparatuur
• Filmcodewielen (fotochemisch gegraveerd)
  Materiaal: polyester/polyimide film met een chroom/zwarte oxide coating
  Toepassingen: medische hulpmiddelen, halfgeleiderapparatuur waarvoor een resolutie van < 0,5 μm vereist is

Code van de encoder Wielen Technische specificaties
    Parameter Metalen code wiel Filmcode wiel

Encoder Code Wheels Etching Proces

1. Voorbereiding van het materiaal: metaalplaten reinigen en ontvetten.
2. Lichtbestendige coating: UV-gevoelige coating.
3. Blootstelling: overdrachtstroomveldontwerp via fotomasker.
4. Ontwikkeling: Onontblote weerstand verwijderen om etseringsgebieden te onthullen.
5. Etsen: onderdompelen in etser om onbeschermd metaal op te lossen.
6. Strip & Clean: Verwijder restresistentie en poets.
7. QC-inspectie: Bevestig afmetingen, geleidbaarheid en oppervlakteafwerking.

Codering code wielen toegevoegde waarde diensten


Secundaire verwerking

• Micro-stempelen voor schachtmontagegaten
• TIG-lassen voor meerlagige assemblages
• Zwarte oxide/Ni-PTFE-coating voor slijtvastheid
• PSA-klevingsondersteuning (3M®467MP/468MP)

Encoder Code Wheels FAQ-sectie

V: Wat voor soort Encoder code Wheels kunnen we fabriceren?

A: Voor functies kunnen wij optische encodercodewielen, capacitieve encodercodewielen, magnetische encodercodewielen, reflecterende encodercodewielen produceren.

Voor materialen kunnen we metalen codeerwielen, glazen codeerwielen, plastic (film, PET) codeerwielen maken.

V: Wat is de doorlooptijd voor prototype code wielen?
A: 5-7 dagen voor monsters, 15 dagen voor massaproductie.

V: Levert u materialen die aan de RoHS-normen voldoen?
A: Ja, alle materialen voldoen aan de RoHS/REACH-normen.

Hoe je de code van de encoder van ons aanpast.

1Stuur ons uw ontwerp.

We accepteren de volgende bestandsformaten:

DWG, DXF, PDF, Step, Gerber, IGES, CorelDraw en Adobe Illustrator

2Voorbeelden maken Levertyd: 3-10 dagen

3.Express: Via DHL,Fedex,TNT, ongeveer 3-7 dagen

Waarom kiezen wij?
✅ 13+ jaar ervaring: Vertrouwd door wereldwijde klanten in de automotive, energie en ruimtevaart.

✅ ISO 9001/14001 & IATF 16949 gecertificeerd: gegarandeerde kwaliteit en duurzaamheid.
✅ Prototype Levertijd: 3-7 dagen.
✅ Massaproductie: 2-3 weken

✅Competitieve prijzen: geoptimaliseerde processen voor kostenefficiëntie.
