Geprinte schakeling warmtewisselaar via fotochemische etsen Bewerking Custom

Geprinte schakeling warmtewisselaar via fotochemische etsen Bewerking Custom

Merknaam:	xhs
Modelnummer:	xhs
MOQ:	100 stuks
Prijs:	CN¥180-1000/pieces

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Certificering:

ISO 9001, ISO 14001, IATF 16949

Bewerkingen met behulp van een CNC-bewerking of niet:

Niet CNC-bewerkingen

Type:

Etsen / chemische bewerking

Materiële mogelijkheden:

Aluminium, koper, koper, geharde metalen, edelmetaal, roestvrij staal, staallegeringen

Microbewerking of niet:

Microbewerking

Productnaam:

Bipolaire platen

Proces:

Foto Chemische etsen

Materiaal:

SUS316

Grootte:

volgens tekening

Software:

CAD, STP, PDF

Vlakheid:

Bramen:

van de soort gebruikt voor de vervaardiging van motorvoertuigen

OEM/ODM:

Beschikbaar

Markeren:

metalen bipolaire platen op maat

Chemische etsen metalen bipolaire plaat

Microbewerking van bipolaire platen

Productbeschrijving

Printcircuitwarmtewisselaar via fotochemische etsenbewerking

Printcircuitwarmtewisselaar (PCHE)
PCHE (Printed Circuit Heat Exchanger) is een warmtewisselaar met een lasvermogen, corrosiebestendigheid en plaattype, voornamelijk gebruikt in de olie- en gasindustrie.Een PCHE is vervaardigd van verschillende corrosiebestendige platen die met behulp van diffusiebindingstechnologie aan elkaar zijn gekoppeld.

Xinhaisen selecteert 316L roestvrij staal dat een dubbelzijdige spiegel is, de dikte is 2 mm, de vloeistofstroomkanalen zijn gemaakt door half chemische etsen.Een PCHE kan bestaan uit één plaat of uit een oneindig aantal identieke platen, De vloeistofstroompatronen zijn op maat gemaakt voor elke wisseler, Xinhaisen produceert de PCHE volgens het ontwerp en de wensen van de klant.

Xinhaisen heeft bewezen en geavanceerde technieken op het gebied van fotochemische etsen en diffusiebinding.We kunnen onze partners een kosteneffectieve oplossing bieden..

Specificaties van de printcircuitwarmtewisselaar (PCHE)

Posten	Metalen bipolaire plaat op maat
Materiaal	van roestvrij staal 201202,304,316,410 enz. Aluminium met een gewicht van niet meer dan 10 kg met een gewicht van niet meer dan 10 kg staallegering Titanium Er kunnen verschillende soorten materialen worden gekozen
Dikte	0.02 mm - 3 mm volgens verschillende aanvragen
Minimaal enkelvoudig onderdeel	1 mm*1 mm
Maximaal enkelvoudig deel	1500 mm*650 mm
Monsters	kan worden verstrekt na bevestiging van de tekening 3-10 dagen
Oppervlaktebehandeling	Polijsten, borstelen, elektroplateren, nikkelplateren, anodiseren, enz...
Vervaardiging	Chemische etseringsmachine, stempelmachine, reinigingsmachine, blootstellingsmachine, 2D-meetinstrument, enz...
Betaling	Paypal, T/T
Verpakking	Polyzakken, verpakkingspapier, beschermend membraan, gegolfde karton of door de klant gespecificeerd
Kenmerken	Uitstekende corrosiebestendigheid lichtgewicht Zeer goede sterkte en hardheid Uitstekende warmtegeleiding Hoge elektrische geleidbaarheid Burrvrij en schoon Volledige recyclebaarheid
Notitie	1De tolerantie hangt af van de dikte van het materiaal en de werkelijke verwerkingscapaciteit op basis van de tekening van de klant. 2Bijzondere eisen, zoals oppervlaktebehandeling, moeten worden beoordeeld op basis van de tekening van de klant.

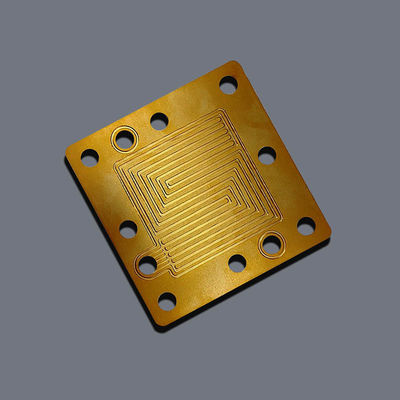

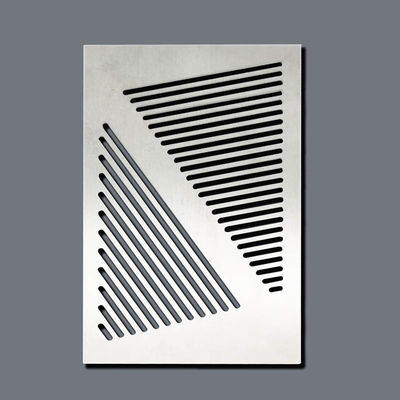

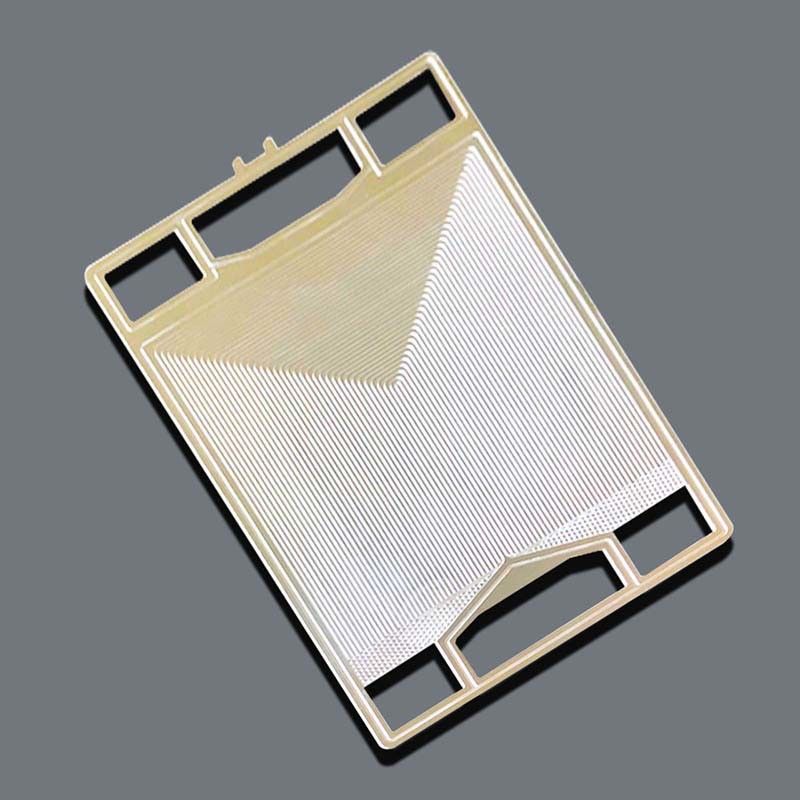

Xinhaisen kan foto etsen verschillende vormen PCHE / Bipolar Plate, hieronder zijn enkele bipolaire platen die we eerder deden voor referentie.

Printcircuitwarmtewisselaar (PCHE)Beschrijving

Shenzhen Xinhaisen Technology Limited bieden een marktleidendePrintcircuitwarmtewisselaar (PCHE)chemische etseringsdienst.

Voordelen van chemische etsenPrintcircuitwarmtewisselaar (PCHE)
Ons chemische etsen verwijdert metaal tegelijkertijd, wat betekent dat complexe kanalen of stroomvelden op beide zijden van de plaat tegelijkertijd kunnen worden geëtst.

Deze veelzijdigheid stelt ontwerpers in staat om de grootte en vorm van kanalen te variëren en zonder extra kosten koppen, verzamelaars en poortfuncties op te nemen.

Wat is het fotochemische etsen?
Het fotochemische etseringsproces is een plaatbewerkingsproces dat wordt gebruikt om complexe componenten met een hoge nauwkeurigheid te produceren.

Het bestaat uit negen stappen en werkt door het ontwerp van het onderdeel af te drukken op een fotoresistent masker dat op het metaal is gelamineerd.

De niet-geprinte gebieden van de fotoresist worden ontwikkeld, waardoor het metaal wordt blootgesteld, dat vervolgens wordt geëtst.

Printcircuitwarmtewisselaar (PCHE)Voordelen van fotochemische etsen?

1Onbeperkte complexiteit.
2Geen dure harde gereedschappen.
3. Goedkope ontwerpinitaties
4. Burr en stressvrij
5- Over een paar dagen.
6Bijna alle metalen, ook die welke moeilijk te bewerken zijn
7. Micron nauwkeurigheid
8. Ondernemingslogo's, onderdelennummers of serienummers zonder extra kosten gegraveerd

Verpakking en levering

Profiel van het bedrijf

Veelgestelde vragen

1Wie zijn wij?
We zijn gevestigd in Guangdong, China, vanaf 2012, verkopen naar de binnenlandse markt ((50.00%), Midden-Amerika ((10.00%), Noord
Amerika ((10.00%), Oost-Europa ((10.00%), Zuid-Amerika ((10.00%), West-Europa ((5.00%), Zuid-Europa ((5.00%).
101-200 mensen in ons kantoor.

2Hoe kunnen we kwaliteit garanderen?
Altijd een pre-productie monster vóór de massaproductie;
Altijd laatste inspectie vóór verzending;

3Wat kun je van ons kopen?
Fotochemische etsen, micro-kanaal plaat etsen, Precision filter mesh, metalen encoder schijf, Precision metalen schimmen

4Waarom zou je bij ons kopen en niet bij andere leveranciers?
Xinhaisen is gevestigd om gespecialiseerd in de productie van hoogwaardige, eindige en micro-grootte foto chemische etsen metalen producten.Onze zeventig professionele medewerkers zijn gespecialiseerd in onderzoek en ontwikkeling., productie- en marketingdienst.

5Welke diensten kunnen we leveren?
Aanvaardbare leveringsvoorwaarden: FOB, CFR, CIF, EXW;
Aanvaardbare betalingsvaluta: USD,EUR,JPY,CAD,AUD,HKD,CNY;
Aanvaardbare betaalmethode: T/T,Paypal,Western Union,Cash;
