Fabrikant van metalen chemische etsplaten voor warmtewisselaars met gedrukte circuits

Xinhaisen gebruikt het fotochemische etsproces om stroomplaten te produceren voor warmtewisselaars met gedrukte circuits (PCHE's), waardoor precieze microkanalen en ingewikkelde ontwerpen kunnen worden gemaakt.

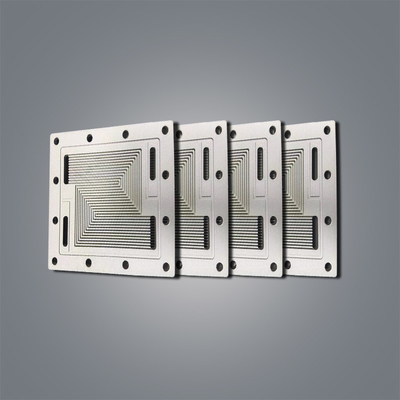

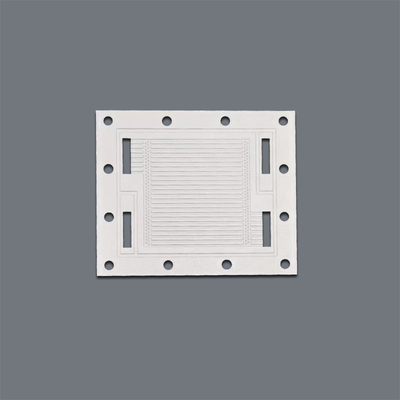

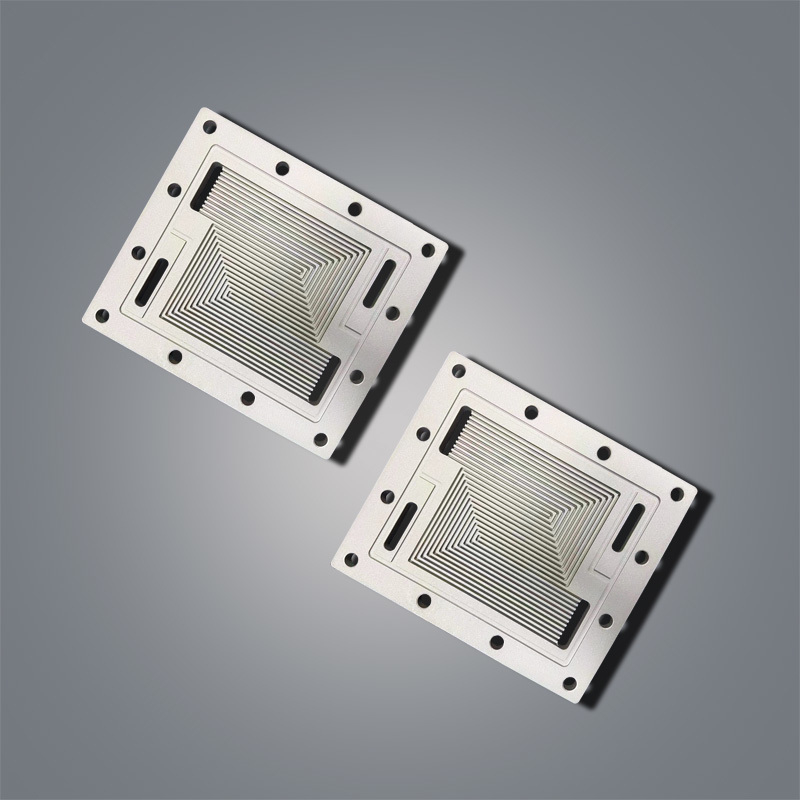

Beschrijving vanStroomveldplaten voor warmtewisselaars met gedrukte circuits

Wat zijn warmtewisselaars met gedrukte circuits?

De warmtewisselaar met gedrukte circuits (PCHE), of compacte warmtewisselaar met diffusieverbinding (DCHE), is een geavanceerde warmtewisselaar die chemisch geëtste microkanalen integreert met diffusieverbinding. Dit solide blokontwerp zorgt voor een hoge sterkte, uitstekende thermische efficiëntie en betrouwbare prestaties onder extreme bedrijfsomstandigheden.

Specificaties van Stroomveldplaten voor warmtewisselaars met gedrukte circuits

Productie van Stroomveldplaten voor warmtewisselaars met gedrukte circuits

1. Chemisch etsen van microkanalen van compacte warmtewisselaarplaten

Chemisch etsen (ook wel foto etsen of fotochemische bewerking, PCM) is een precies metaalbewerkingsproces dat geselecteerde delen van metaal verwijdert met behulp van chemische oplossingen (etsmiddelen).

• Metaalvoorbereiding – De metalen plaat wordt gereinigd om oliën, oxiden of verontreinigingen te verwijderen.

• Coating – Een lichtgevoelige coating (fotoresist) wordt op de plaat aangebracht.

• Belichting– Het gewenste ontwerp wordt overgebracht op de fotoresist met behulp van UV-licht en een fotomasker. Gebieden die aan licht worden blootgesteld, harden uit, terwijl onbelichte gebieden zacht blijven.

• Ontwikkelen – De zachte fotoresist wordt weggewassen, waardoor blank metaal wordt blootgelegd in de te etsen gebieden.

• Etsen – De plaat wordt in een etsoplossing geplaatst (meestal ijzer(III)chloride, koper(II)chloride of salpeterzuur, afhankelijk van het metaal). De chemische stof lost de onbeschermde gebieden op, waardoor het gewenste patroon ontstaat.

• Strippen & Afwerking – De uitgeharde fotoresist wordt verwijderd, waardoor het precieze geëtste onderdeel overblijft.

2. Diffusieverbonden compacte warmtewisselaarplaten

Wij zijn gespecialiseerd in het leveren van end-to-end oplossingen voor warmtewisselaars met gedrukte circuits (PCHE's). Door precisie chemisch etsen te integreren met geavanceerde diffusieverbinding, zorgen we ervoor dat elke warmtewisselaar hoge betrouwbaarheid, uitstekende efficiëntie en consistente prestaties biedt om te voldoen aan veeleisende toepassingsbehoeften.

Verpakking en verzending van Stroomveldplaten voor warmtewisselaars met gedrukte circuits

Verpakkingsmethoden:

We bieden meerdere verpakkingsopties om maximale bescherming te garanderen, waaronder beschermhoezen, PE-zakken en schuimrubberen inzetstukken. Aangepaste verpakkingsoplossingen zijn ook op aanvraag beschikbaar.

Verzending Methoden:

Per lucht/ zee/ EMS/ DHL/ FedEx/ UPS

Hoe stroomveldplaten voor warmtewisselaars met gedrukte circuits te bestellenbij ons?1.

Stuur ons uw ontwerp.We accepteren de volgende bestandsformaten: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw en
Adobe Illustrator2.

Doorlooptijd voor het maken van monsters: 3-10 dagen3.

Express: Door DHL, FedEx, TNT, ongeveer 3-7 dagen.
