Fotochemische bewerking met hoge precisie ±0.01mm

Fotochemische bewerking met hoge precisie ±0.01mm

Merknaam: XHS
Modelnummer: Aangepast
MOQ: 10
Prijs: 50-100USD
Betalingsvoorwaarden: T/t
Toeleveringsvermogen: 10000-100000pcs / week
Gedetailleerde informatie
Plaats van herkomst:
CHINA
Certificering:
ISO 9001, ISO 14001
Materiaal:
Roestvrij staal, Cooper, Titanium, Aluminium, enz.
Verwerkte dikte:
0,02 mm-3 mm
Tolerantie:
+/- 0,005 mm
Productieproces:
Foto chemisch etsen, plateren, stempelen, lasersnijden
Verpakking Details:
PE -tassen en dozen / Aangepast
Levering vermogen:
10000-100000pcs / week
Markeren:

fotochemische bewerking met hoge precisie

,

ultradunmetalen etseringsdienst

,

fotochemische bewerking met garantie

Productbeschrijving
1. Etstechnologie met ultrahoge precisie

Fotochemische bewerking (PCM) is een precisiemetaalbewerkingstechnologie gebaseerd op fotolithografie en chemisch etsen. Het beschikt over een maattolerantie van ±0,01 mm, waardoor een uitzonderlijk hoge geometrische nauwkeurigheid en randafwerking wordt bereikt. Dit proces is bijzonder geschikt voor het bewerken van ultradunne metalen platen, met een dikte van slechts 0,02 mm. Het kan complexe patronen en microstructuren produceren zonder de noodzaak van stempelen, en wordt veel gebruikt in toepassingen die de hoogste precisie en oppervlaktekwaliteit vereisen.

2. Overzicht productparameters
Parametercategorie: Technische specificaties
Verwerkingstolerantie ±0,01 mm
Metaaldiktebereik 0,02 mm–3,0 mm
Materiaalsoort Roestvrij staal, koper, berylliumkoper, nikkel, titanium, enz.
Maximale grootte 600 mm × 1800 mm
Etsmethode Enkel- of dubbelzijdige ets
Oppervlakteruwheid Ra ≤ 0,8 μm
Etsdieptecontrole Gelaagde of gradiëntets mogelijk
Productiemodus Rol-tot-rol- of plaatverwerking
Aanpasbare patroonnauwkeurigheid Lijn/ruimte zo klein als 0,05 mm
Nabewerking Elektrolytisch polijsten, vernikkelen, vergulden, verlijmen, enz.
3. Precisietoepassingen in meerdere industrieën

Bij de vervaardiging van microstructuren voor medische apparaten kan fotochemisch etsen worden gebruikt om implantaatscaffolds, meshes en micronaaldarrays te vervaardigen. In 5G-communicatie en halfgeleidercomponenten is het geschikt voor de uiterst nauwkeurige fabricage van afschermingsafdekkingen, connectoren en warmteafvoerelementen. In de batterijsector en de nieuwe energiesector kan dit proces worden gebruikt om zeer geleidende elektroden, rails en batterijconnectoren te verwerken, waardoor de elektrische prestaties en consistentie worden gegarandeerd.

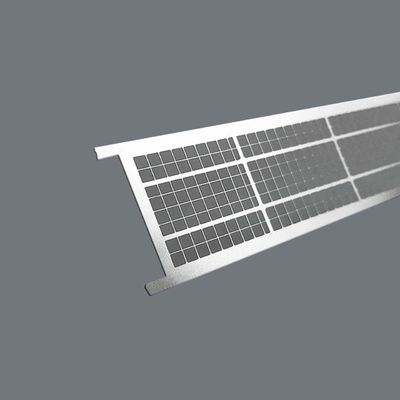

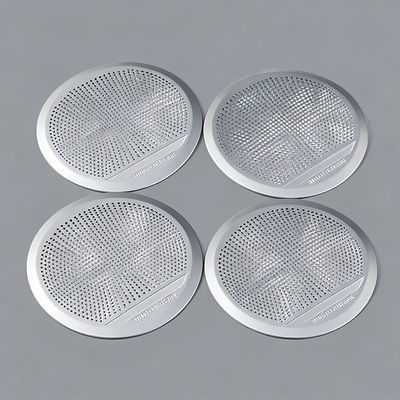

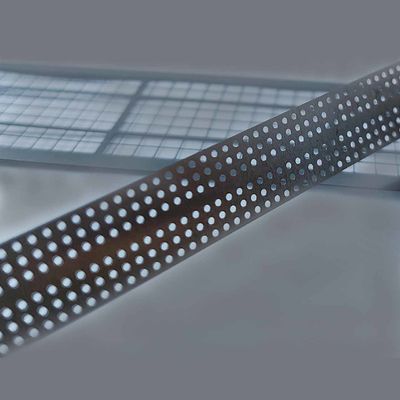

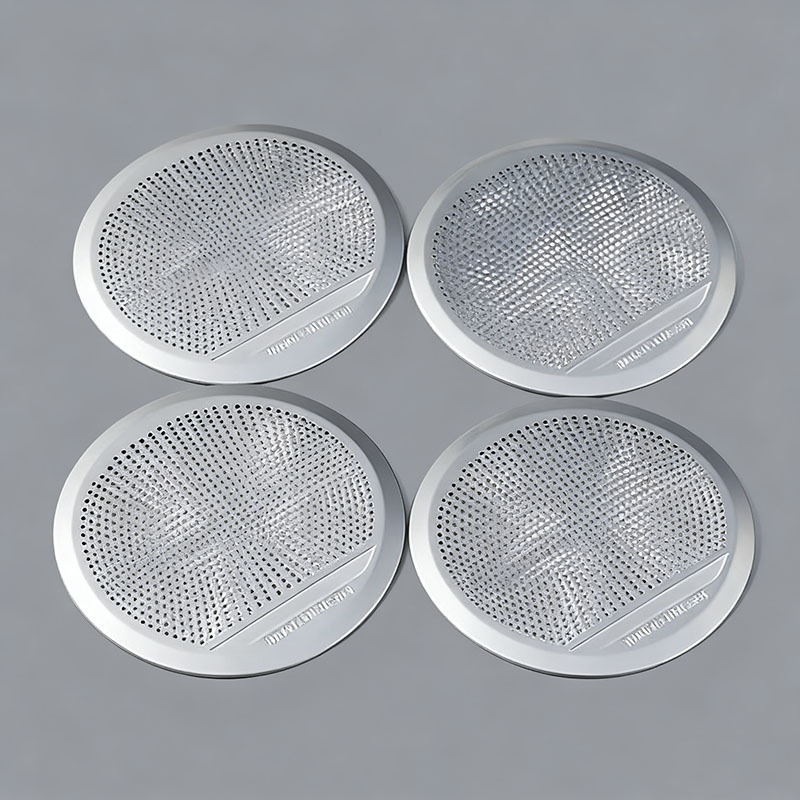

Fotochemische bewerking met hoge precisie ±0.01mm 0

4. Flexibele etsdieptecontrole

Het PCM-proces ondersteunt niet alleen gelokaliseerd etsen, maar bereikt ook gradiënt-etsdiepte, waardoor zones van verschillende diktes worden gecreëerd op basis van functionele vereisten om te voldoen aan ontwerpvereisten voor geleidbaarheid, warmtedissipatie of flexibele structuren. Bovendien kan het continu etsen van metalen spoelen worden toegepast, waardoor de productie-efficiëntie aanzienlijk wordt verbeterd en de consistentie van de afmetingen wordt gegarandeerd, waardoor het ideaal is voor industriële productie die hoge productievolumes en consistente kwaliteit vereist.

5. One-stop-oplossing voor grote en kleine batchproductie

Het fotochemische etsproces ondersteunt zowel grootschalige geautomatiseerde productie als snelle prototyping in kleine batches, waardoor de noodzaak voor dure gereedschappen wordt geëlimineerd en korte doorlooptijden en hoge herhaalbaarheid worden geboden. Gecombineerd met daaropvolgende galvaniseer-, vorm-, las- en assemblageprocessen biedt het klanten een one-stop-oplossing voor precisiemetaalverwerking, waardoor efficiënte innovatie en hoogwaardige productie in de hoogwaardige elektronica-, medische en nieuwe energie-industrieën mogelijk wordt gemaakt.
