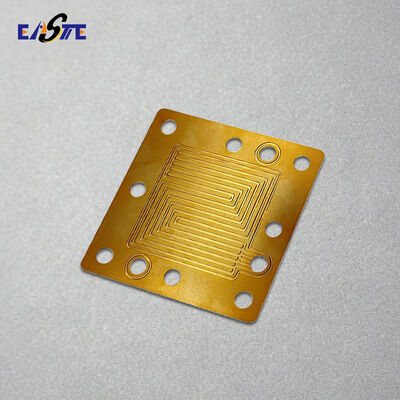

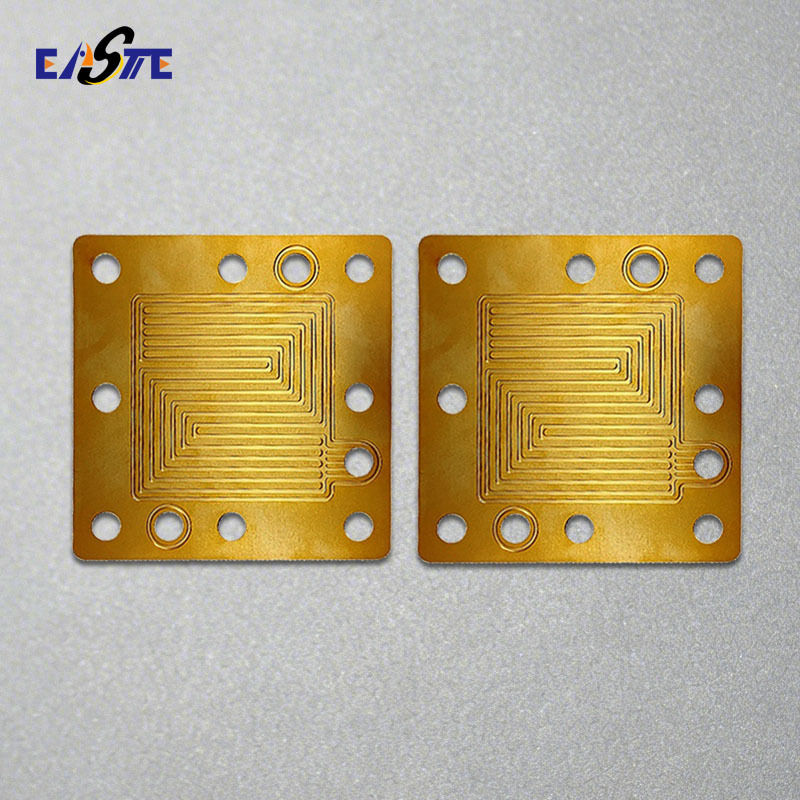

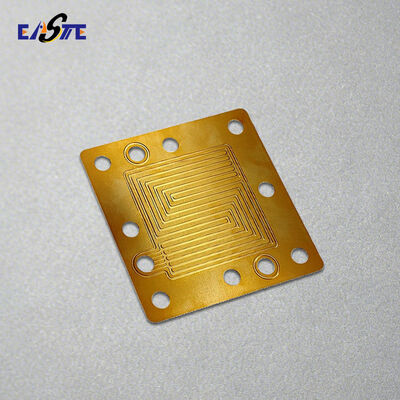

Duitsland Koperets Microkanaal Brandstofcel Bipolaire platen Fabrikant

Wat zijn bipolaire platen?

Bipolaire platen zijn een van de kerncomponenten in waterstofbrandstofcelsystemen. Ze vervullen meerdere kritieke functies, waaronder het verzamelen van elektrische stroom, de uniforme distributie van reactieve gassen en effectief warmte- en waterbeheer binnen de brandstofcelstapel.

Als een cruciaal structureel en functioneel element beïnvloeden bipolaire platen direct de algehele efficiëntie, duurzaamheid en operationele stabiliteit van de brandstofcel. Ze worden veelvuldig toegepast in toepassingen zoals automotive brandstofcellen, stationaire energiesystemen, lucht- en ruimtevaarttechnologieën en draagbare energieapparaten.

Hoogwaardige bipolaire platen vereisen een nauwkeurig ontwerp, geschikte materialen en geavanceerde productieprocessen, waardoor ze een vitale factor zijn in de voortdurende ontwikkeling en commercialisering van waterstofenergietechnologieën.

Voordelen van geëtste metalen bipolaire platen

• Hoge geleidbaarheid voor efficiënte stroomopbrengst en warmteafvoer

• Ultradun ontwerp maakt compacte stapels en hogere energiedichtheid mogelijk

• Sterk en duurzaam, bestand tegen trillingen, druk en thermische cycli

• Precisie-gefreesde stromingskanalen voor optimaal gas- en waterbeheer

• Schaalbaar voor massaproductie, ideaal voor auto- en energiesystemen

Toepassing van geëtste metalen bipolaire platen

1. PEMFC massaproductie
2. PEM/AEM elektrolyser
3. Hoge-temperatuur brandstofcel
4. Lichtgewicht ontwerp
5. Onderzoek en ontwikkeling en experimenten

Welk materiaal bipolaire platen produceren wij?

Roestvrij staal (316 / 316L)

Titanium & Titaniumlegering (Gr1,Gr2,Gr5)

Nikkel (Ni200 / Ni201) & Nikkel legeringen (Inconel, Hastelloy)

Koper & Koperlegeringen

Aluminium & Aluminiumlegeringen (1060,3003,5052)

Het fotochemische etsproces voor bipolaire platen

1. Materiaalkeuze en oppervlaktevoorbereiding

Dunne metaalplaten zoals 316L roestvrij staal, titanium, nikkel of nikkel-gebaseerde legeringen worden geselecteerd op basis van corrosiebestendigheid, geleidbaarheid en toepassingsvereisten. Het materiaal wordt grondig ontvet en chemisch gereinigd om optimale hechting van de fotolak en uniforme etsing te garanderen.

2. Fotolak aanbrengen

Een lichtgevoelige fotolak wordt uniform op één of beide zijden van de metaalplaat aangebracht met behulp van lamineren of spin-coating. De gecoate plaat wordt vervolgens gedroogd onder gecontroleerde omstandigheden om een consistente lakdikte te bereiken.

3. UV-belichting en patroonoverdracht

Een fotomasker met hoge resolutie, dat de ontworpen stromingsveldgeometrie bevat, wordt nauwkeurig uitgelijnd met de metaalplaat. UV-lichtbelichting brengt het stromingskanaalpatroon over op de fotolak, waardoor de te etsen gebieden worden gedefinieerd.

4. Ontwikkelen

Na belichting ondergaat de plaat een ontwikkelproces waarbij de belichte (of onbelichte, afhankelijk van het type lak) fotolak wordt verwijderd, waardoor een nauwkeurig lakpatroon achterblijft dat de niet-geëtste gebieden beschermt.

5. Chemische etsing

Het geprofileerde metaal wordt door een gecontroleerd chemisch etssysteem geleid, waarbij de blootgestelde gebieden selectief worden opgelost met een geschikt etsmiddel. Etsingsparameters zoals temperatuur, concentratie, spuitdruk en tijd worden strikt gecontroleerd om een nauwkeurige kanaaldiepte, breedte en profiel te bereiken.

6. Lak verwijderen en reinigen

Zodra de gewenste etsdiepte is bereikt, wordt de resterende fotolak verwijderd en wordt de bipolaire plaat grondig gereinigd om chemische resten te verwijderen, wat zorgt voor een glad en schoon oppervlak.

7. Secundaire processen (optioneel)

Afhankelijk van de ontwerpeisen kunnen aanvullende processen worden toegepast, waaronder:

• Dubbelzijdige etsing voor complexe stromingsvelden

• Diffusielassen of laserlassen voor het stapelen van platen

• Oppervlaktebehandelingen zoals vergulden, koolstofcoating of geleidende anticorrosiecoatings

8. Inspectie en kwaliteitscontrole

De eindinspectie omvat dimensionale metingen, controles van de consistentie van de stromingskanalen, vlakheidstests en evaluatie van de oppervlaktekwaliteit om naleving van de specificaties van de klant en de prestatievereisten van de brandstofcel te garanderen.

Dit precieze, niet-mechanische proces maakt micro-stromingskanalen met hoge resolutie, uitstekende herhaalbaarheid en spanningsvrije productiemogelijk, waardoor fotochemisch etsen ideaal is voor geavanceerde metalen bipolaire platen in brandstofcellen en elektrolyzers.

Waarom kiezen voor ons?

• Precisie fotochemisch etsen voor complexe, braamvrije stromingsvelden van bipolaire platen

• Meerdere metaalopties waaronder roestvrij staal, titanium, nikkel en speciale legeringen

• Ultradunne & Hoge-nauwkeurigheid productie voor compacte stapels en hoge energiedichtheid

• Snelle prototyping tot massaproductie met flexibele, volledig aangepaste oplossingen

• Strikte kwaliteitscontrole zorgt voor consistente prestaties en een lange levensduur

Veelgestelde vragen:

1.Wat is de prijs van maatwerk voor bipolaire platen?

 -- De prijs is afhankelijk van materiaal, dikte, formaat en andere vereisten. Stuur ons gerust uw gedetailleerde vereisten, wij’bieden u zo snel mogelijk de prijs aan.

2. Hoe kunnen we de bipolaire plaat aanpassen?

 -- Stuur ons uw tekening in DXF, DWG, STP, PDF en andere formaten, wij’zullen de evaluatie uitvoeren en u de prijs aanbieden.

3. Hoe kunnen we de kwaliteit garanderen?

 Geaccepteerde leveringsvoorwaarden: FOB, CFR, CIF, EXWWij maken altijd een pre-productie sample voor massaproductie, en eenaltijd 100% eindinspectie voor verzending.Wilt u de bipolaire plaat aanpassen?

Waarom zou u bij ons kopen en niet bij andere leveranciers?--

 Geaccepteerde leveringsvoorwaarden: FOB, CFR, CIF, EXW5.

Welke diensten kunnen wij leveren?--

 Geaccepteerde leveringsvoorwaarden: FOB, CFR, CIF, EXW；   Geaccepteerde betaalvaluta: USD, EUR, JPY, CAD, AUD, HKD, CNY;

   Geaccepteerd betalingstype: T/T, Paypal, Western Union, Cash

.Wilt u de bipolaire plaat aanpassen?

Klik op "contact met ons opnemen" hieronder om ons de tekening van de bipolaire plaat te sturen, wij ondersteunen DXF, DWG, STEP etc. Formaat.

Of stuur een e-mail rechtstreeks naar bella.xiang@xinhsen.com  /  WhatsApp: +86 18025476918
